OTA / CTIA Positioniersysteme

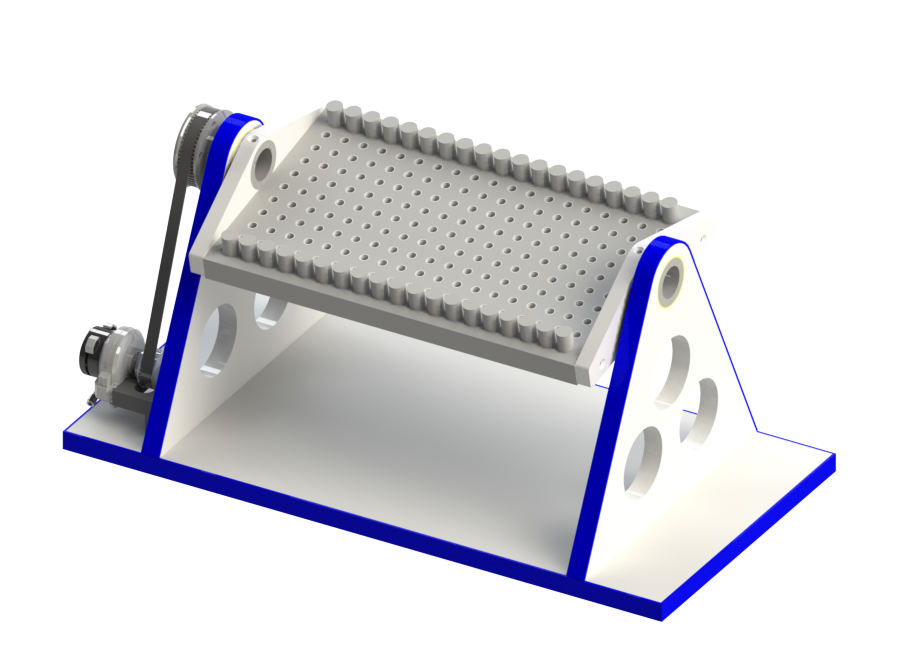

KE2.5-R
Kippeinrichtung für Strahlungsmessungen an Prüflingen mit horizontaler Drehachse. Verschiedene Gerätetypen können auf die Montageplatte montiert werden. Klemmbolzen sind auf der Kippplatte integriert zur Befestigung und Einstellung der Kabel.
Höhe Drehachse | 325 mm (über Grundplatte) |
Tragkraft | 2.5 kg |
Material | Rohacell |
KE2.5-R_d

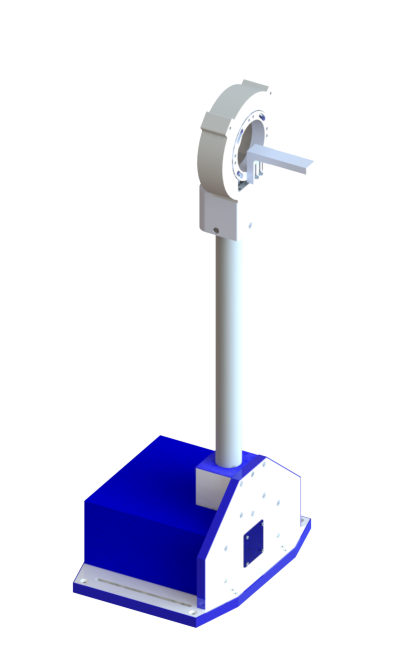

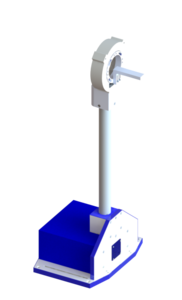

TD1.5-2kg
Für Strahlungsmessungen an Prüflingen, hauptsächlich Mobiltelefonen, mit horizontaler Drehachse.
Höhe Drehachse | 1.5 m (über Bodenniveau) |
Tragkraft | 2 kg |
Material Halter | Rohacell |
TD1.5-2kg_d

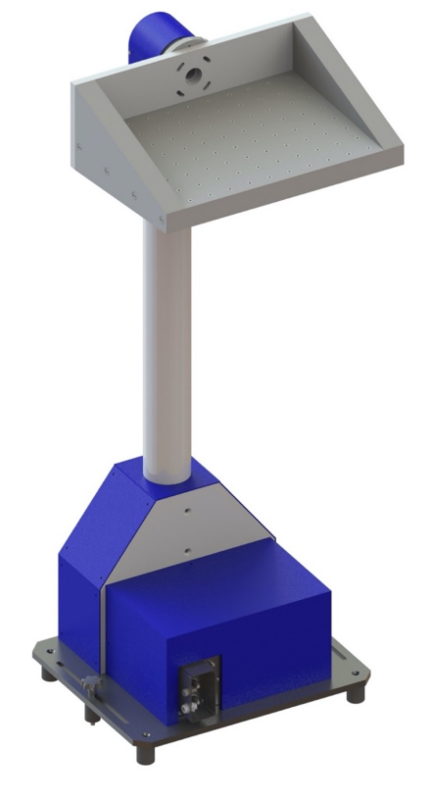

TD1.5-10kg
Für Strahlungsmessungen an Prüflingen, hauptsächlich Mobiltelefonen an einem Phantomkopf oder Laptops, mit horizontaler Drehachse.
Höhe Drehachse | 1.5 m (über Bodenniveau) |
Tragkraft | 10 kg |
Material Halter | Rohacell |
TD1.5-10kg_d

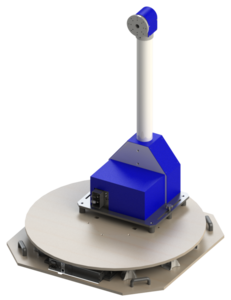

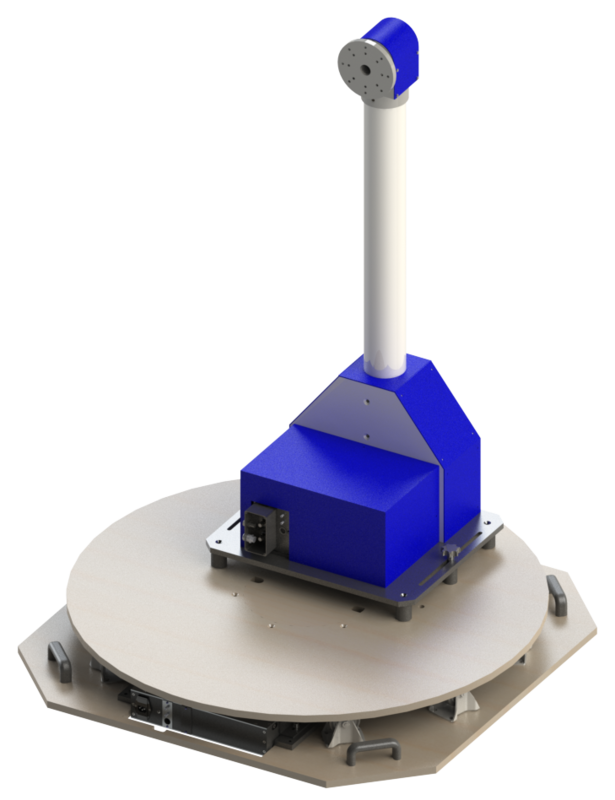

OTAP
Over-The-Air Positionierer mit vertikaler und horizontaler Drehung für 3D Messungen an drahtlosen tragbaren Geräten, hauptsächlich Handys. Sanfte und unabhängige Drehungen der Testgeräte in Azimuth- und Elevationsachse.
Unterschiedliche Größen und Spezifikationen verfügbar
Höhe Polarisationsachse | 1.5 m |
Tragkraft | max. 10 kg |
OTAP-10kg_d
EAP
Elektrischer Antennenpositionierer für hochgenaue Antennenmessungen bei Nah- und Fernfeld-Datenerfassung
Unterschiedliche Größen und Spezifikationen verfügbar
Höhe Polarisationsachse | 1.0 m - 2.0 m |
Drehbereich Polarisation | 0° - 135° |
Lineare Bewegung in beiden Achsen (y und z) | +/- 500 mm |
Tragfähigkeit | bis zu 50 kg |
Positioniergenauigkeit | bis zu 0.05° |
EAP1.5-15kg_d
APTL & EAP
Kombination aus einem 4-Achsen-DUT- (APTL) und einem Antennenpositionierer
Sphärisches Great-Circle Cut System für Hochgenaue Antennenmessungen bei Nah- und Fernfeld-Datenerfassung, welches 5G NR FR1 / FR2 OTA Testkapazitäten hat.
Ideal für Antenna-Under-Test (AUT) wie Satellitenschüsseln oder massive MIMO Basisstationenantennen
Unterschiedliche Größen und Spezifikationen verfügbar
Frequenzabdeckung | bis zu 90 GHz |
Positioniergenauigkeit | bis zu 0.05° |
Tragfähigkeiten | bis zu 100 kg |
APTL-50kg_EAP-5kg_LP_d

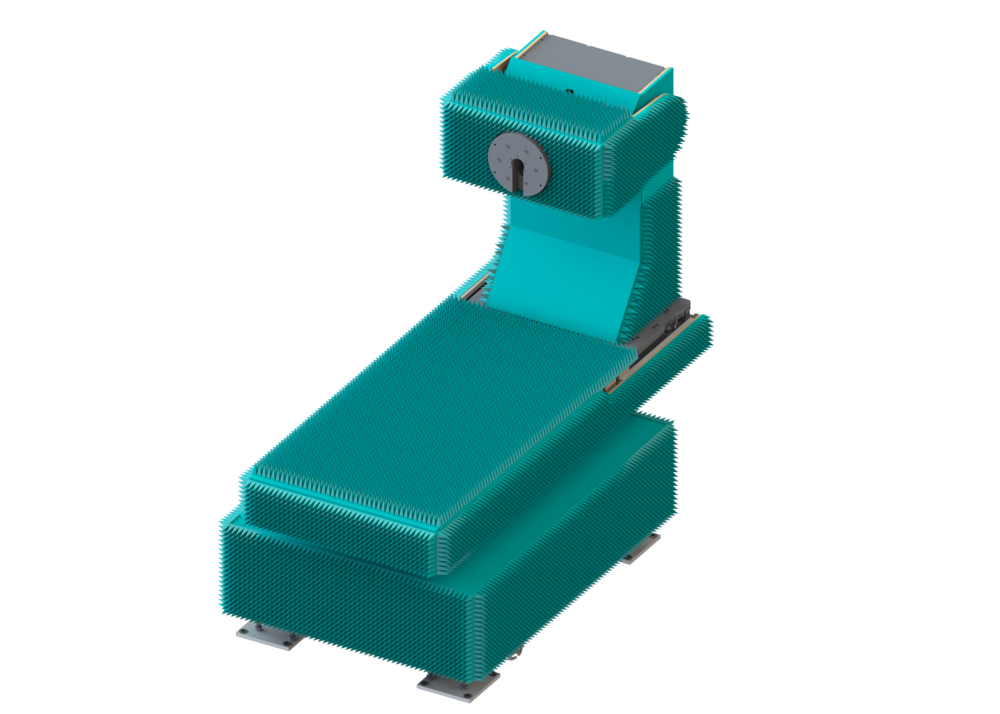

APTL
4-Achsen Azimuth, Polarisation, Tilt und Linear Positionierer
Sphärisches Great-Circle Cut System für Hochgenaue Antennenmessungen bei Nah- und Fernfeld-Datenerfassung, welches 5G NR FR1 / FR2 OTA Testkapazitäten hat.
Ideal für Antenna-Under-Test (AUT) wie Satellitenschüsseln oder massive MIMO Basisstationenantennen
Unterschiedliche Größen und Spezifikationen verfügbar
Frequenzabdeckung | bis zu 90 GHz |
Positioniergenauigkeit | bis zu 0.05° |
Tragfähigkeiten | bis zu 100 kg |
APTL-50kg_d

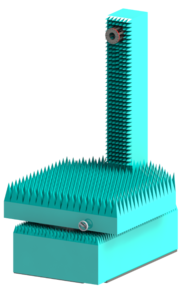

APL
3-Achsen Azimuth, Polarisation und Linear Positionierer
Sphärisches Great-Circle Cut System für Hochgenaue Antennenmessungen bei Nah- und Fernfeld-Datenerfassung, welches 5G NR FR1 / FR2 OTA Testkapazitäten hat.
Ideal für Antenna-Under-Test (AUT) wie Satellitenschüsseln oder massive MIMO Basisstationenantennen
Unterschiedliche Größen und Spezifikationen verfügbar
Frequenzabdeckung | bis zu 90 GHz |
Positioniergenauigkeit | bis zu 0.05° |
Tragfähigkeiten | bis zu 100 kg |
APL-100kg_d
SG & TT system
Hochgenauer sphärischer Gantry und Drehtisch
Sphärisches Conical-Cut System für hochgenaue Antennenmessungen bei Nah- und Fernfeld-Datenerfassung, das 5G NR FR1 / FR2 OTA Testkapazitäten hat.
Ideal für für Antennenvermessungen verbaut in schwereren und größeren Geräten, wie zum Beispiel Fahrzeugen
Unterschiedliche Größen und Spezifikationen verfügbar
Positioniergenauigkeit | up to 0.01° |
Tragfähigkeit Gantry | up to 20 kg |
Tragfähigkeit Drehtisch | up to 100 tons |
SG4.5-10kg-0.01_TT6.0-5t-0.01
